En anteriores entradas hemos introducido el tema de la construcción en madera para nuestra futura cabaña. Éstas son:
Nos encanta investigar sobre otros sistemas constructivos como el superadobe o las balas de paja y en futuros post seguiremos indagando en sistemas de bioconstrucción. Hablaremos en los próximos días sobre construcción con tierra!
En nuestro caso, como autoconstructores, no tenemos maquinaria para colocar pesados postes de madera, ni manejamos con destreza las herramientas del carpintero, aunque contamos con la amistad de alguno ya... Por ello, parece cómodo y lógico elegir un sistema lineal de entramado ligero.
Este sistema está compuesto por la unión de elementos estructurales de pequeño espesor (36-70 mm), arriostrados entre sí mediante tableros estructurales y colocados a poca distancia, hasta 1,20 metros. Con este sistema se pueden salvar luces máximas de 12 metros. En nuestro caso no llegaremos a tanto.
El sistema de entramado ligero estructural sirve para muros, forjados y cubiertas unidos entre sí de tal manera que funcionan como una única estructura espacial. Las uniones suelen ser sencillas de tipo clavija.
El sistema está basado en la jerarquía y repetición de los elementos. Se compone de:
A- Estructura principal o entramado de montantes (elementos verticales), viguetas (elementos horizontales) y cerchas.
B- Estructura secundaria compuesta por rellenos, tableros de arriostramiento y entrevigado.
C-Revestimiento, que no es estructural pero forma un todo constructivo que protege a los demás elementos. Lo forman los cerramientos de fachada, acabados de paredes interiores, suelos y cubierta.
-El entramado de muros del sistema está formado por elementos verticales llamados montantes, separados entre sí a menos de 1,20 metros. Cada montante se apoya en un elemento horizontal llamado travesaño y se remata el marco con otro elemento horizontal denominado carrera o testero superior. Los muros son autoportantes y se encargan de soportar el peso de los forjados y vigas y son el soporte de los elementos de cierre.
-Los forjados con madera de pequeñas escuadrías están compuestos por viguetas colocadas en una misma dirección y zoquetes o viguetas en la dirección perpendicular que sirven para rigidizar el forjado y mejorar la resistencia a las vibraciones. La viga que ata a todas las viguetas en los extremos del forjado se denomina viga de cabeza.
-Por último, el entramado de cubiertas puede estar formado por elementos simples o por cerchas. El sistema de elementos simples es un conjunto de viguetas o pares colocados entre sí a poca distancia (0´42, 0´63, 0´83 metros) que descansan en una viga en la dirección perpendicular llamada picadero. El sistema requiere además vigas de cabeza y zoquetes al igual que el forjado.
B- Estructura secundaria:
La misión de la estructura secundaria es arriostrar el entramado principal. Arriostrar consiste en estabilizar la estructura para que permanezca fija y sin cambiar de forma ante los empujes en todas las direcciones. Se puede conseguir colocando elementos en diagonal entre los montantes y los pares. También se puede hacer mediante tableros estructurales de madera que soportan el revestimiento exterior e interior. Y como vimos con las balas de paja se puede realizar un relleno con paja y un acabado con arcilla.
-Por último, el entramado de cubiertas puede estar formado por elementos simples o por cerchas. El sistema de elementos simples es un conjunto de viguetas o pares colocados entre sí a poca distancia (0´42, 0´63, 0´83 metros) que descansan en una viga en la dirección perpendicular llamada picadero. El sistema requiere además vigas de cabeza y zoquetes al igual que el forjado.
Comunidad de ancianos y jóvenes en Almere. Pfc Sandra Borreguero.
B- Estructura secundaria:
La misión de la estructura secundaria es arriostrar el entramado principal. Arriostrar consiste en estabilizar la estructura para que permanezca fija y sin cambiar de forma ante los empujes en todas las direcciones. Se puede conseguir colocando elementos en diagonal entre los montantes y los pares. También se puede hacer mediante tableros estructurales de madera que soportan el revestimiento exterior e interior. Y como vimos con las balas de paja se puede realizar un relleno con paja y un acabado con arcilla.

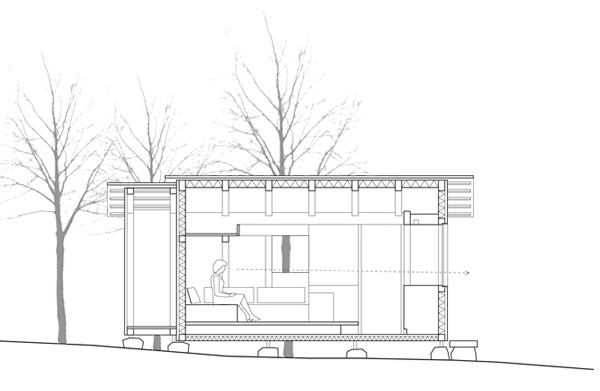

Sauna en el Lago Ranko, Chile (2009). Panorama arquitectos
Las ventajas de los sistemas modulares ligeros son su facilidad de mecanización y manejo, su ligereza y su buena proporción de resistencia/peso, la rapidez de montaje y su limpieza, ya que no necesita agua.
....Seguir leyendo: Construir con madera: sistema de paneles contralaminados....
